Гибка металла: способы, оборудование и технологии

Гибка металла — это формообразующая операция холодной штамповки, в результате которой плоская заготовка или профиль приобретает пространственную геометрию за счет пластической деформации. На первый взгляд процесс кажется элементарным: приложил усилие, согнул до нужного угла. Однако за этой простотой скрываются сложные расчеты упругого пружинения, выбор между десятками марок сталей и сплавов, а также дилемма подбора оборудования, ошибка в котором стоит производству недель простоя и миллионов рублей убытков.

В условиях российского рынка, где стоимость импортного сырья выросла, а требования к скорости выполнения заказов диктуются жесткой конкуренцией, цена ошибки инженера-технолога возросла кратно. В этом материале мы разберем фундаментальные способы гибки, проанализируем современное оборудование от ручных станков до роботизированных комплексов и выведем четкие критерии выбора технологии для ваших задач.

1. Физика процесса: почему металл гнется, а не ломается?

Прежде чем переходить к станкам, необходимо понять механику материала. При гибке металла внешние слои заготовки растягиваются, а внутренние сжимаются. Между ними находится воображаемая нейтральная ось, длина которой остается неизменной.

Главный враг технолога здесь — упругое пружинение (springback). Как только пуансон пресса уходит вверх, атомы кристаллической решетки стремятся вернуться в исходное состояние. Угол детали «распружинивает» на величину от 0,5° для мягкой стали до 10–15° для высокоуглеродистых сплавов или титана.

Для компенсации этого эффекта используется коэффициент K-factor — отношение расположения нейтральной оси к толщине металла (t). Для большинства конструкционных сталей он составляет 0,33–0,5. Современные системы ЧПУ рассчитывают развертку детали автоматически, но понимание физики позволяет специалисту вовремя заметить аномалию: если партия из нержавеющей стали AISI 304 дает стабильный перелет в 2 градуса, проблема не в софте, а в том, что оператор забыл учесть повышенное упрочнение (work hardening) конкретной партии листа.

Ключевые параметры, влияющие на результат

• Радиус гиба. Минимально допустимый внутренний радиус обычно равен толщине металла (R_min = t). Попытка согнуть сталь толщиной 2 мм с радиусом 0,5 мм приведет к образованию микротрещин на внешней стороне.
• Направление проката. Металл анизотропен. Идеальная практика — располагать линию гиба перпендикулярно направлению прокатки листа. Гибка вдоль проката повышает риск трещины на 30–40%.

2. V-образная гибка на листогибочных прессах: индустриальный стандарт

Это самый распространенный метод обработки листового металла толщиной от 0,5 до 20 мм. Процесс гибки листового металла происходит в матрице V-образной формы (V-die).

Классическое оборудование

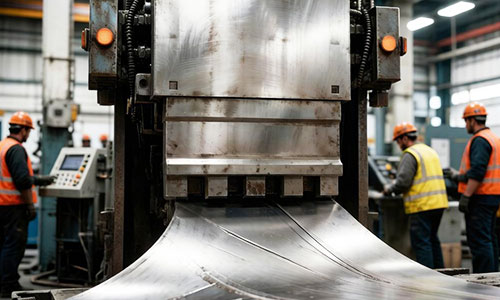

• Гидравлические прессы. Долгое время были абсолютным стандартом. Обеспечивают колоссальное усилие (до 3000 тонн), надежны в суровых цеховых условиях Урала и Сибири. Минусы: высокий расход электроэнергии, необходимость прогрева масла зимой, утечки гидравлической жидкости.
• Электромеханические и сервоэлектрические прессы (Servo-electric). Будущее уже наступило. Усилие создается шарико-винтовыми парами от сервоприводов. Экономия энергии достигает 50% по сравнению с гидравликой, скорость подхода-отхода ползуна выше в разы, точность позиционирования — сотые доли миллиметра. Единственный минус — ограничение по максимальному усилию (обычно до 300–400 тонн), что делает их идеальными для черной стали до 6–8 мм и нержавейки до 4–5 мм.

Инструментарий и методы

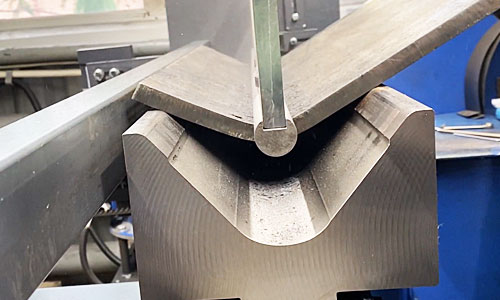

• Воздушная гибка (Air Bending). Пуансон не доходит до дна матрицы. Самый универсальный метод. Позволяет получать разные углы одним набором инструмента, меняя лишь глубину погружения. Требует меньшего усилия (коэффициент около 1,0 от толщины). Главный риск — вариативность углов при изменении партии металла.
• Гибка на дно (Bottoming / Coining). Пуансон вдавливает металл до упора в стенки матрицы (или с дополнительным усилием смятия — коининг). Угол получается идеально точным, пружинение минимально. Минус — требуется в 5–10 раз больше тоннажа, чем при воздушной гибке, и отдельный комплект матриц под каждый угол.
• Автоматизация. Золотым стандартом современного цеха является тандем «листогиб + система офлайн-программирования (CADCAM, например, Metamation или BySoft) + задний упор с управляемыми пальцами». Робот-манипулятор, снимающий деталь и перекладывающий ее на стол складируемости, окупается на сериях от 500 повторений.

3. Ротационная вальцовка: создание цилиндров и конусов

Если пресс работает с углами, то трех- и четырехвалковые машины работают с радиусами. Это основной метод изготовления обечаек, баков, желобов водостоков и элементов вентиляционных систем.

Типы валковых машин

• Трехвалковые симметричные. Классическая схема вальцовки листового металла. Заготовка подается горизонтально. Главный недостаток — прямые участки по краям листа (остаточная прямая кромка), которые приходится либо доруливать вручную, либо мириться с дефектом.
• Четырехвалковые пирамидальные. Имеют два боковых валка и один верхний прижимной. Позволяют предварительно поджать край листа, сводя прямые участки к минимуму. Идеальны для автоматизированных линий.
• Машины с переменной геометрией (Variable Geometry). Боковые валки могут двигаться независимо друг от друга по сложным траекториям. Это позволяет вальцевать не только цилиндры, но и сложные эллипсы и многоконусные переходы без перенастройки.

Важнейший параметр валковой машины — диаметр верхнего валка. Он должен быть минимум в 1,5–2 раза больше минимального диаметра гиба, иначе возникнут критические напряжения сжатия, ведущие к гофре на внутреннем радиусе.

4. Вальцегибочные станки с ЧПУ (Panel Bender): революция в серийном производстве

Технология, разработанная компанией BLM Group и позже адаптированная другими производителями (Prima Power, Safan). Если классический листогиб требует участия оператора для каждого поворота детали, то Panel Bender делает это сам.

Вместо массивного пуансона сверху используются узкие поворотные лезвия. Лист удерживается системой вакуумных присосок и магнитных захватов. Станок сам переворачивает, вращает и позиционирует заготовку перед каждым гибом.

Преимущества

• Скорость. Цикл изготовления сложной коробки из 4 гибов занимает 8–12 секунд против 40–60 на обычном прессе.
• Геометрия. Возможность делать длинные фланцы (до 250 мм) навстречу друг другу, чего сложно добиться на классике из-за ограничений высоты стандартного инструмента.
• Полная автоматизация. Станок может работать всю ночь без присутствия человека, загружая листы из магазина (Tower Loader).

Недостатки

Астрономическая стоимость (от 30 млн рублей за базовую комплектацию) и жесткие ограничения по минимальной Z-гибке (сложно гнуть высокие борта близко к краю). Применяется исключительно на крупных заводах электротехнических шкафов, систем вентиляции и производителей металлической мебели.

5. Трубогибочное оборудование: профильные тонкости

Гибка трубы кардинально отличается от гибки листа наличием внутреннего объема. Главная задача — предотвратить схлопывание стенки (гофру) на внешнем радиусе и разрыв на внутреннем.

Основные методы

• Наматывание (Rotary Draw Bending). Труба фиксируется зажимом и наматывается на шаблон-колодку. Изнутри она поддерживается оправкой-серпентином. Это самый точный метод для мебельных хромированных труб, каркасов безопасности (Roll Cage) и выхлопных систем. Требует постоянной подачи смазки.
• Бустинг (Boosting). Дополнительное осевое давление на трубу во время гиба. Проталкивает металл в зону деформации, предотвращая истончение внешней стенки. Используется для толстостенных труб высокого давления.
• Индукционная гибка. Участок трубы нагревается токами высокой частоты докрасна и плавно изгибается. Применяется для магистральных нефте- и газопроводов (диаметры от 200 мм). Дает идеальный плавный радиус без овальности.

При работе с профильными трубами (квадратными, прямоугольными) обязательно использование внутренних заполнителей — эластомеров (например, специального песка) или стальных сердечников, чтобы грани профиля не пошли винтом.

6. Сравнительная таблица методов гибки

7. Ошибки при проектировании деталей под гибку: как сэкономить бюджет

Дизайнеры часто рисуют изделия, не учитывая технологических ограничений цеха металлообработки. Вот три фатальные ошибки, увеличивающие себестоимость продукта:

1. Недооценка отверстия вблизи линии гиба. Правило гласит: расстояние от края отверстия до начала радиуса должно быть не менее 2,5 × t (толщины металла). Если отверстие окажется слишком близко, его вытянет в овал прямо на инструменте пресса. Ремонт пробивного штампа обойдется дороже всей партии.
2. Асимметрия фланцев. Если вы проектируете П-образный профиль, старайтесь делать полки одинаковой высоты. Если одна полка 10 мм, а другая 150 мм, производителю придется использовать дорогостоящий сегментированный инструмент или специальную оснастку, чтобы избежать столкновения верхней балки пресса с длинной полкой при закрытии короткого угла.
3. Игнорирование расстояния между гибами. Два гиба, расположенных слишком близко друг к другу, невозможно выполнить стандартным инструментом — пальцы заднего упора просто не пролезут. Минимальное расстояние между линиями гиба должно позволять установку пальца диаметром 10–15 мм.

Заключение

Выбор способа гибки металла в 2025 году перестал быть вопросом наличия конкретного станка в соседнем гараже. Это стратегическое решение, балансирующее между маркой стали, сложностью CAD-геометрии, размером серии и стоимостью нормо-часа.

Для прототипирования и уникальных строительных конструкций королем остается проверенный гидравлический листогиб с опытным оператором. Для массового производства корпусов электроники единственным рентабельным решением становится Panel Bender. А для создания герметичных емкостей альтернативы качественной вальцовке с калибровкой нижнего вала не существует. Понимание этих нюансов на этапе проектирования конструктором позволяет сократить итоговую стоимость изделия на 15–20% еще до того, как чертеж попал в производство.
